Interruptor Basculante - Momentáneo/No Momentáneo - 20A - IP68
Interruptor Basculante - Momentáneo/No Momentáneo - 20A - IP68
SKU: RC-10/RC-11
No se pudo cargar la disponibilidad de retiro
- Calculadora de actuador lineal
- Obtenga una guía de actuadores gratuita
- Es posible que también necesites estos

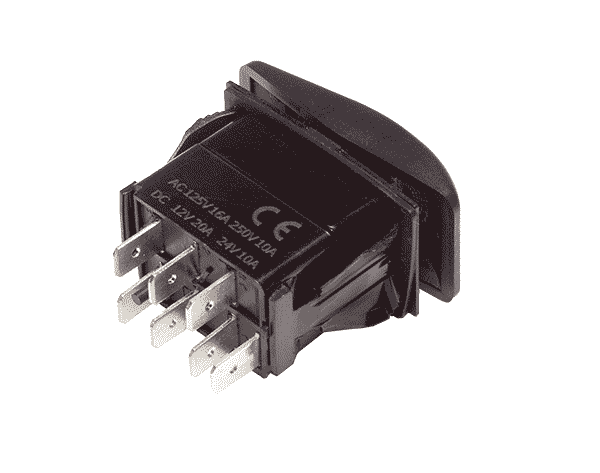

El interruptor basculante es ideal para controlar actuadores lineales a bajo costo. El modelo momentáneo tiene un resorte; simplemente presione un botón para extender o retraer el actuador. Cuando se suelta el botón, el interruptor volverá a la posición de apagado. Para el modelo no momentáneo, basta con presionar el botón para extender o retraer el actuador y volver a colocarlo en su posición inicial para apagarlo. El interruptor viene con un LED rojo incorporado y clasificación a prueba de agua.
Utilice nuestro diagrama de cableado para conectar un interruptor basculante a los actuadores.
Cableado de LED:
LED cuadrado (siempre encendido): GND al Pin 7, 12 VCC al Pin 3
LED cuadrado y en tira (encendido cuando el interruptor basculante está activado): GND al Pin 7, 12 VCC al Pin 2
OPCIONES PERSONALIZADAS
¿Busca un actuador pero las especificaciones no coinciden exactamente con lo que necesita? Contamos con una extensa lista de capacidades de personalización para garantizar que obtenga exactamente lo que necesita para su proyecto. Descargue la hoja de datos de este producto y descubra más sobre sus opciones de personalización.
El interruptor basculante es ideal para controlar actuadores lineales a bajo costo. El modelo momentáneo tiene un resorte; simplemente presione un botón para extender o retraer el actuador. Cuando se suelta el botón, el interruptor volverá a la posición de apagado. Para el modelo no momentáneo, basta con presionar el botón para extender o retraer el actuador y volver a colocarlo en su posición inicial para apagarlo. El interruptor viene con un LED rojo incorporado y clasificación a prueba de agua.
Utilice nuestro diagrama de cableado para conectar un interruptor basculante a los actuadores.
Cableado de LED:
LED cuadrado (siempre encendido): GND al Pin 7, 12 VCC al Pin 3
LED cuadrado y en tira (encendido cuando el interruptor basculante está activado): GND al Pin 7, 12 VCC al Pin 2
OPCIONES PERSONALIZADAS
¿Busca un actuador pero las especificaciones no coinciden exactamente con lo que necesita? Contamos con una extensa lista de capacidades de personalización para garantizar que obtenga exactamente lo que necesita para su proyecto. Descargue la hoja de datos de este producto y descubra más sobre sus opciones de personalización.
Seguir un conjunto de estándares es crucial para que las empresas garanticen que sus productos y servicios puedan alcanzar un nivel de calidad que promueva la satisfacción del cliente. En Progressive Automations, nuestro único objetivo es lo mejor para nuestros clientes y nos esforzamos por lograr mejoras continuas. Debido a esto, nos complace anunciar que Progressive Automations ahora cuenta con la certificación ISO 9001:2015.
Leer másDependiendo de su aplicación, existen diferentes requisitos de especificaciones que debe considerar al determinar el actuador lineal que necesita. Estos requisitos incluyen fuerza, carrera, velocidad y dimensiones de montaje. Para obtener información detallada sobre el actuador, puede consultar la hoja de datos o la tabla de especificaciones ubicada en la página del producto del actuador seleccionado. También puede contactarnos para hablar con uno de nuestros ingenieros expertos.
El ciclo de trabajo es la fracción del período de trabajo en el que un actuador lineal puede permanecer activo. Puede calcular el ciclo de trabajo de un actuador lineal utilizando la siguiente ecuación: Ciclo de trabajo (%) = (Tiempo que el actuador lineal está activo) / (Tiempo durante un período de trabajo)
Por ejemplo: con un ciclo de trabajo del 25 %, un actuador puede funcionar durante 5 minutos seguidos antes de necesitar descansar durante 15 minutos antes de funcionar.
La carrera es la distancia recorrida de la varilla extensible. Para encontrar la longitud de carrera que necesita, mida su aplicación desde la posición completamente retraída hasta la posición completamente extendida. La diferencia será igual a la longitud de trazo que necesita.
Siempre recomendamos comprar un actuador con una clasificación de fuerza superior a la que requiere la aplicación. Si no está seguro de sus requisitos de fuerza, este artículo puede ayudarle a calcularlo: Cómo calcular la fuerza para encontrar el actuador lineal correcto
Sí, esto es posible. Sin embargo, depende de las unidades que esté utilizando actualmente. Para sincronizar los actuadores, se requiere una forma de retroalimentación como un potenciómetro o sensores de efecto Hall. Para obtener más información, consulte a continuación algunos de nuestros contenidos clave sobre la sincronización de actuadores lineales.
La caja de control que elija debe poder proporcionar suficiente voltaje y corriente nominal a su actuador. Si no está seguro de las especificaciones, contáctenos .
Alternativamente, también puede encontrar cajas de control compatibles en la página del producto del actuador lineal seleccionado.
La marcha atrás se produce cuando un actuador comienza a deslizarse hacia abajo bajo carga, cuando está sobrecargado o cuando el actuador ha resultado dañado. Ver el vídeo.
¿Qué significan las capacidades de carga dinámica y estática?La capacidad de carga dinámica es la cantidad de peso que un actuador puede tirar o empujar de forma segura cuando está encendido. La capacidad de carga estática es la cantidad de peso que el actuador puede sostener o soportar sin retroceder cuando no está recibiendo alimentación. Por ejemplo, digamos que tiene un actuador instalado en una ventana y la capacidad de carga estática del actuador es de 100 libras, podría experimentar retroceso cuando hay un evento de viento fuerte, lo que significa que se ejercerá más presión sobre el actuador que lo haría. exceder la capacidad de carga de 100 libras del actuador.
¿Qué es la carga lateral?La carga lateral se produce cuando el actuador experimenta fuerzas desde el plano lateral. Los actuadores no están diseñados para manejar fuerzas laterales en absoluto, por lo que si experimentan fuerzas laterales, es probable que dañen el actuador o doblen la varilla. Por lo tanto, se recomienda nunca utilizar fuerzas laterales y asegurarse siempre de que el actuador esté completamente alineado o sincronizado con su aplicación, de modo que no admita ninguna carga que no sea la carga axial. Ver el vídeo.
