Columnas elevadoras modulares LG-03 con selección de control remoto
Columnas elevadoras modulares LG-03 con selección de control remoto
SKU: LG-03-2RM-16-440-HS-24V
No se pudo cargar la disponibilidad de retiro
- Calculadora de actuador lineal
- Obtenga una guía de actuadores gratuita
- Es posible que también necesites estos
Cantidad de conjunto de columnas

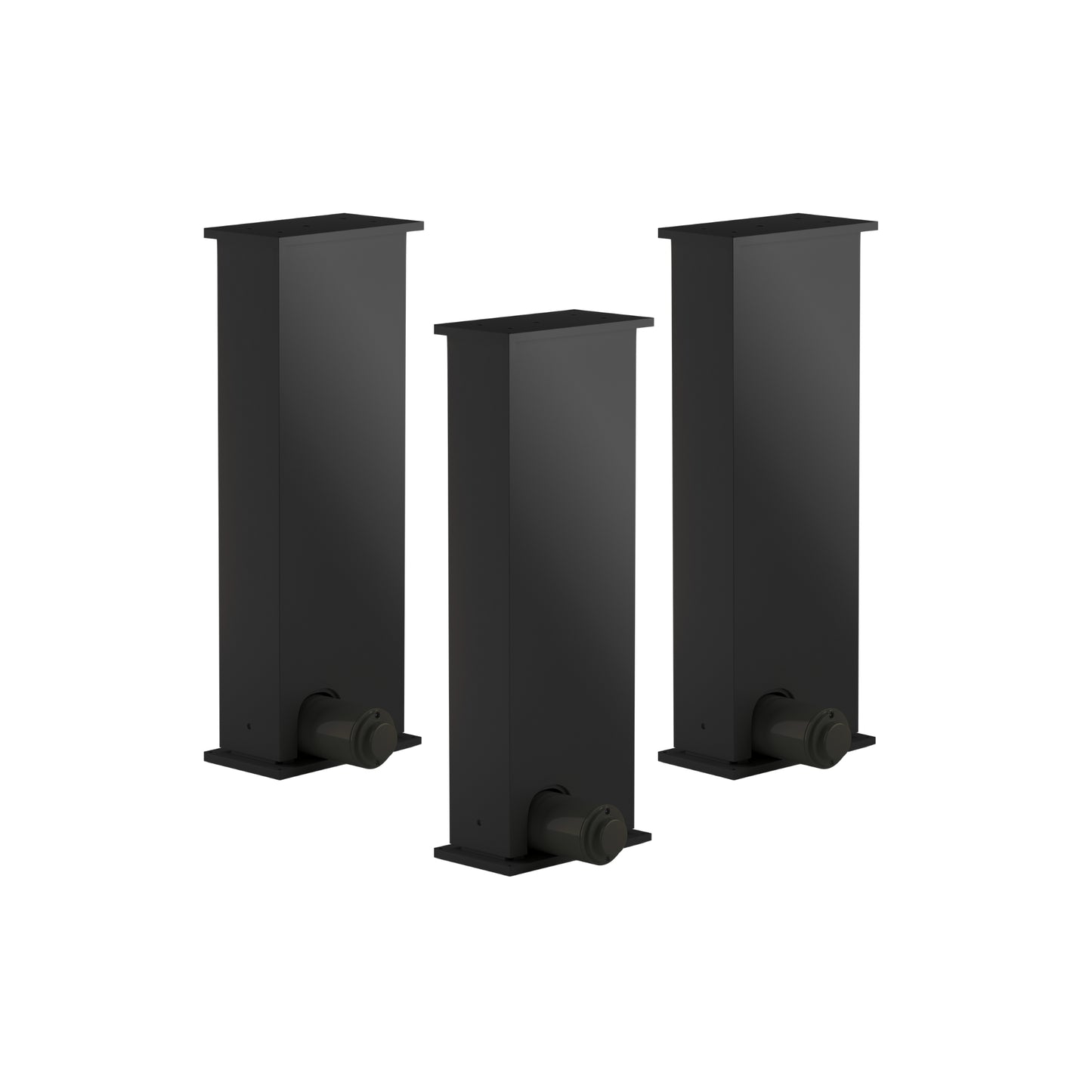

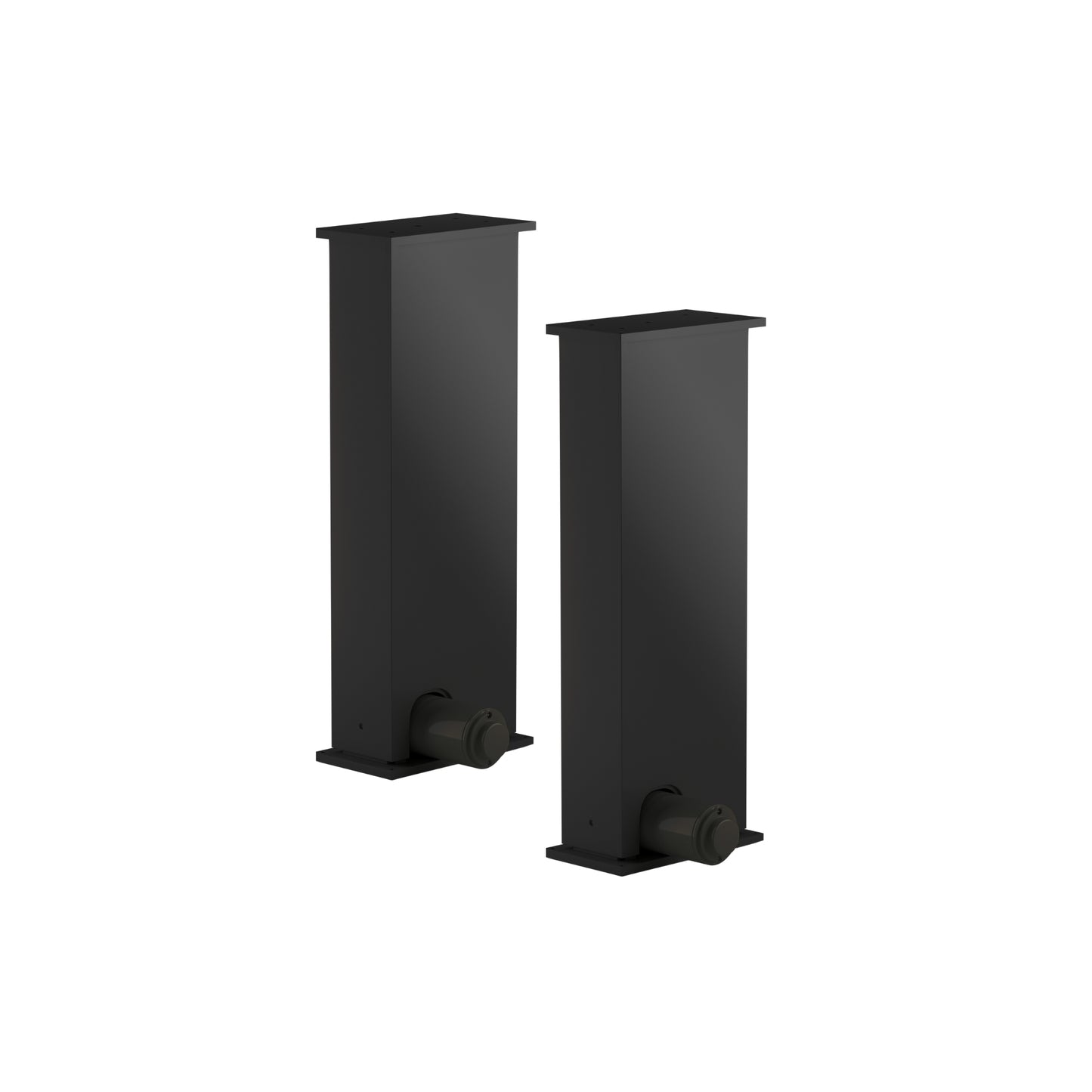

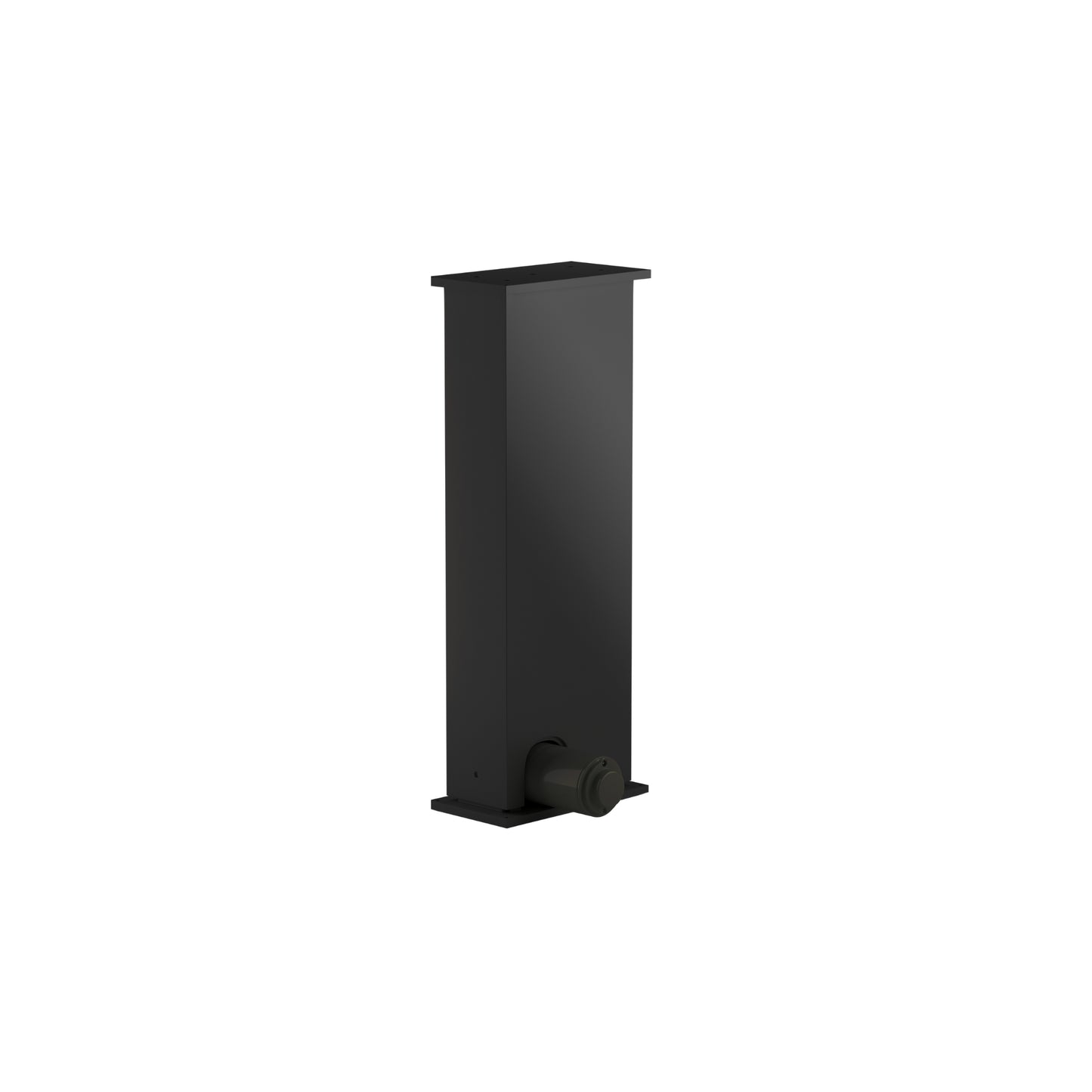

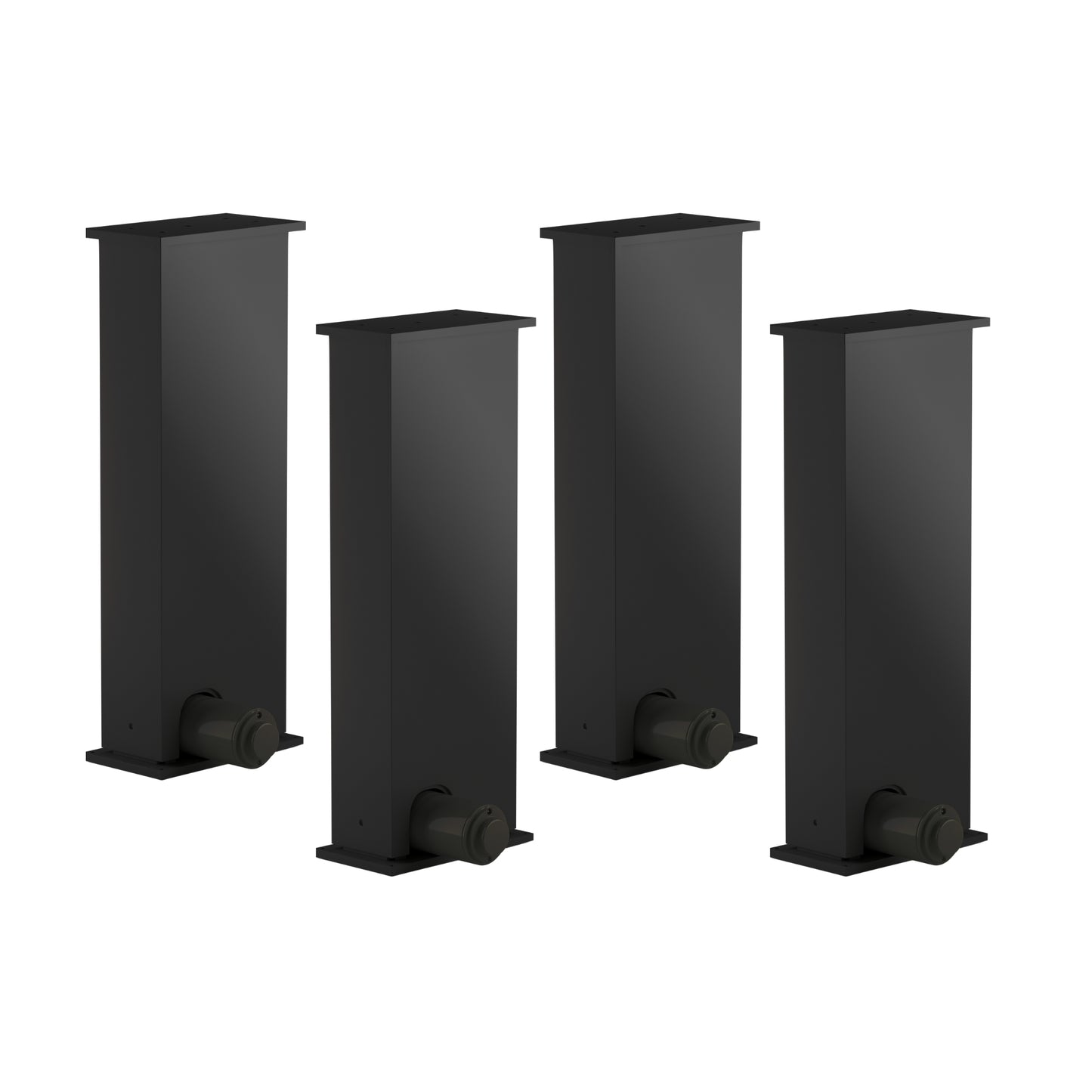

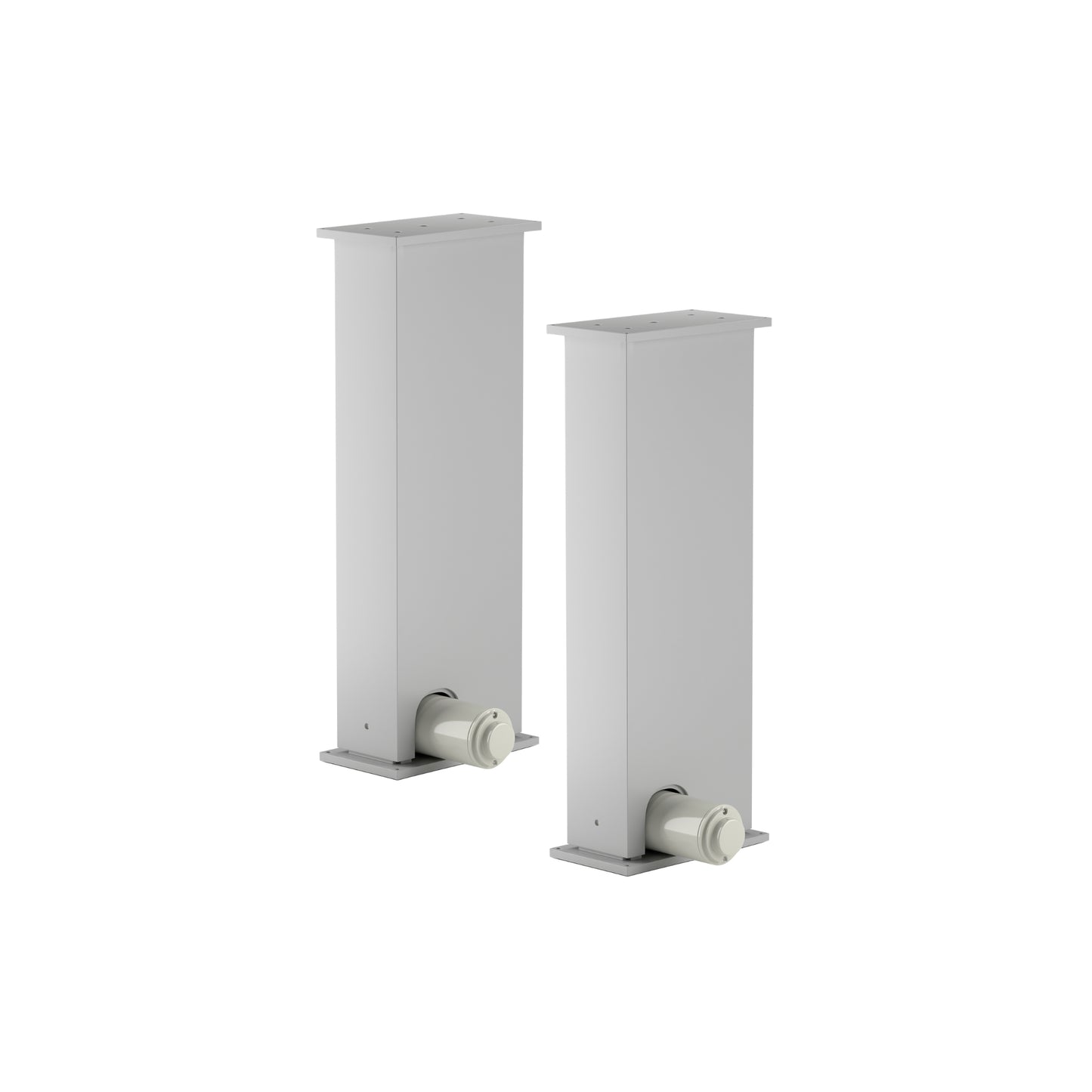

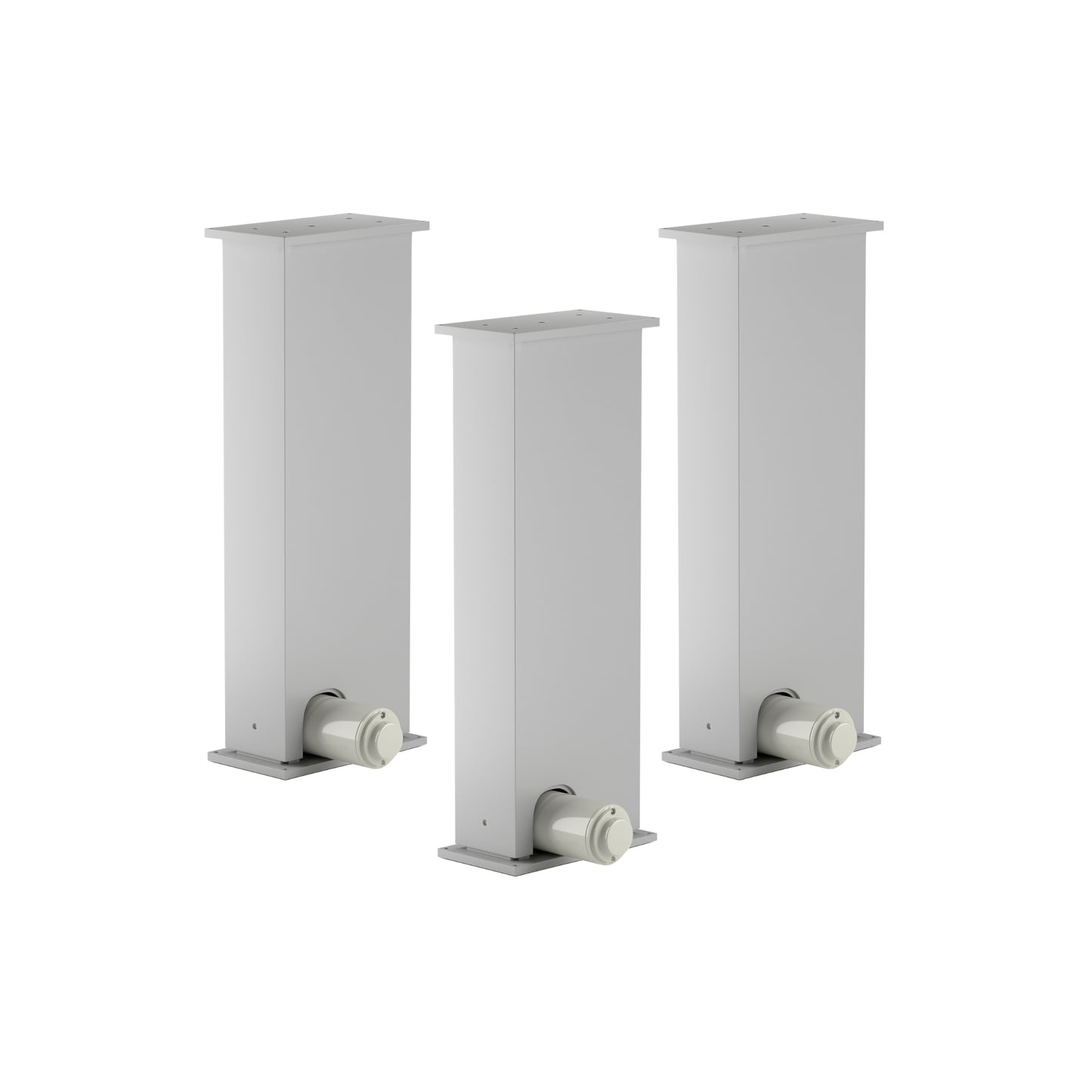

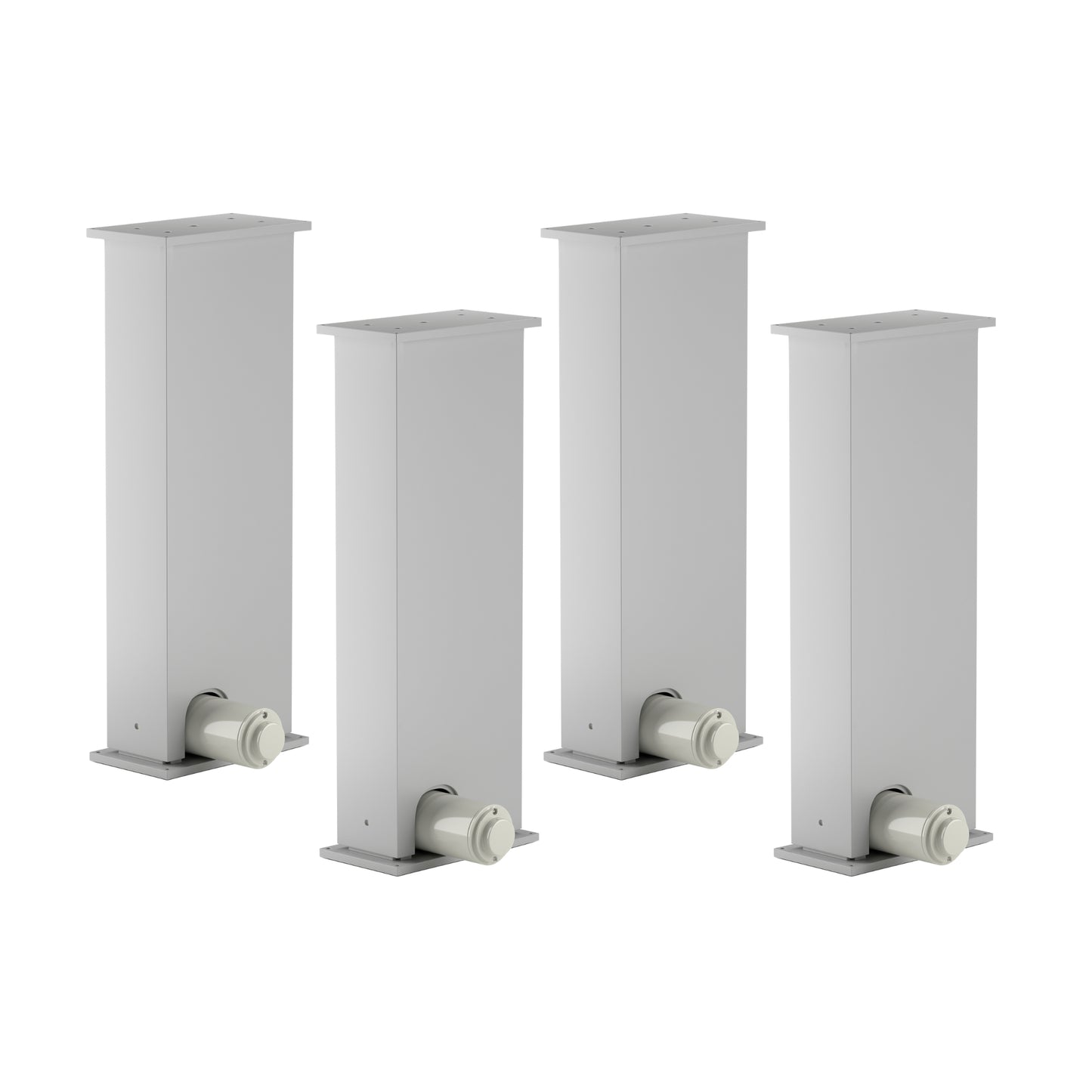

Crea y personaliza tu conjunto de columnas elevadoras eligiendo hasta 4 patas. Elija entre una configuración compacta de una sola pata, una configuración de dos patas como el escritorio de pie estándar, una combinación de tres patas para una gran capacidad de peso y una gran superficie, o un sistema de cuatro patas para una máxima capacidad de peso y tamaño para manejar cualquier puesto de trabajo. Seleccionar la cantidad de patas que desea para un sistema ayudará a determinar qué cajas de control serán las más adecuadas para la sincronización y las posiciones de memoria, y podrá finalizar la configuración agregando el control remoto de su elección.| Caja de control | Voltaje de entrada | numero de patas |
|---|---|---|
| FLTCON-1 | 110 VCA | 1 |
| FLTCON-2 | 110 VCA | 2 |
| FLTCON-2-24VCC | 24 VCC | 2 |
| FLTCON-3 | 110 VCA | 3 |
| FLTCON-4 | 110 VCA | 4 |

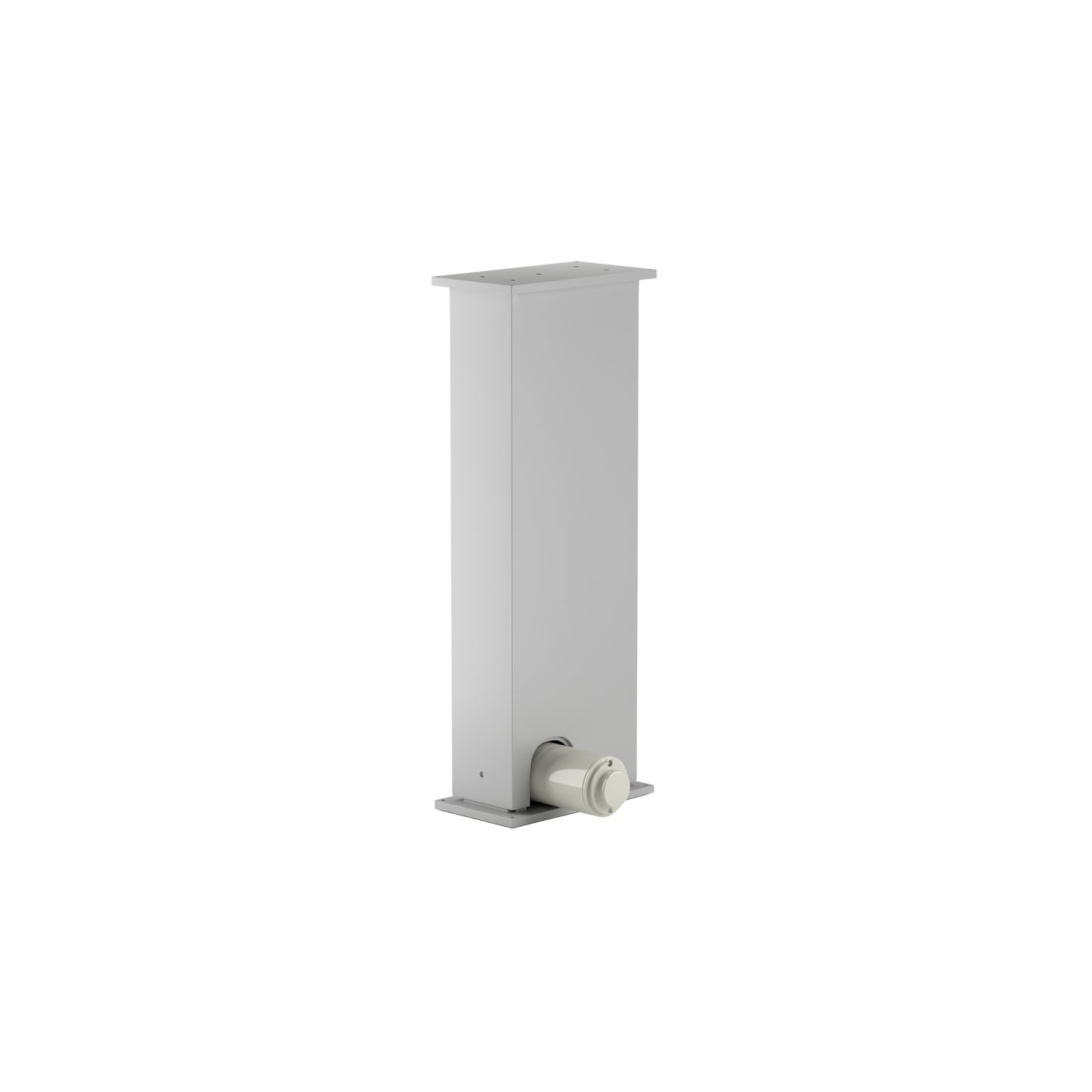

Las LG-03-2RM-16-440-HS-24V son columnas elevadoras modulares de una sola unidad que se pueden combinar con nuestros controles remotos y la serie FLTCON de cajas de control que pueden manejar hasta 4 patas en un solo sistema de control. Esta columna es capaz de producir hasta 440 libras de fuerza, lo que permite configuraciones personalizables que pueden manejar una variedad de configuraciones personalizadas diferentes.
Diseñado con una forma de columna rectangular, este modelo de 2 etapas también tiene un rango de altura de 22,8" a 37,8". Seleccione entre nuestra amplia gama de opciones de controles remotos y disfrute de todas las características únicas de nuestros diferentes controles remotos con cable programables que se pueden usar junto con controles remotos inalámbricos para mayor comodidad. La instalación es un procedimiento sencillo con la ayuda de nuestro manual instructivo en PDF que puede encontrar aquí. Incluye información técnica importante como el procedimiento de reinicio y cómo operarlo, así como un diagrama de cableado.
Las LG-03-2RM-16-440-HS-24V son columnas elevadoras modulares de una sola unidad que se pueden combinar con nuestros controles remotos y la serie FLTCON de cajas de control que pueden manejar hasta 4 patas en un solo sistema de control. Esta columna es capaz de producir hasta 440 libras de fuerza, lo que permite configuraciones personalizables que pueden manejar una variedad de configuraciones personalizadas diferentes.
Diseñado con una forma de columna rectangular, este modelo de 2 etapas también tiene un rango de altura de 22,8" a 37,8". Seleccione entre nuestra amplia gama de opciones de controles remotos y disfrute de todas las características únicas de nuestros diferentes controles remotos con cable programables que se pueden usar junto con controles remotos inalámbricos para mayor comodidad. La instalación es un procedimiento sencillo con la ayuda de nuestro manual instructivo en PDF que puede encontrar aquí. Incluye información técnica importante como el procedimiento de reinicio y cómo operarlo, así como un diagrama de cableado.
| Input Voltage | 24VDC |
| Travel Distance | 16" |
| Height Range | 22.8" to 37.8" |
| Lifting Capacity | 440 lb |
| Speed | 0.50 "/s |
| Lifting Mechanism | Electric Motor |
| Stages | 2 |
| Shape | Rectangular |
| Number of Remote Options | Various (with Progressive Automations Control Box) |
| Leveling | None |
| Material | Aluminum Alloy |
| Duty Cycle | 10% (2 minutes on, 18 minutes off) |
| Noise Level | <65dB from 1.5m |
| Protection Level | IP43 |
| Warranty | 18 Months |
| Unit Weight | 23.1 lb |
| Energy Saving Mode | More Info |
| Programmable Memory Presets | More Info |
| Charging Port | More Info |
Seguir un conjunto de estándares es crucial para que las empresas garanticen que sus productos y servicios puedan alcanzar un nivel de calidad que promueva la satisfacción del cliente. En Progressive Automations, nuestro único objetivo es lo mejor para nuestros clientes y nos esforzamos por lograr mejoras continuas. Debido a esto, nos complace anunciar que Progressive Automations ahora cuenta con la certificación ISO 9001:2015.
Leer másFichas técnicas
LG-03 Data sheet
Modelos 2D/3D
LG-03 3D Models
Dependiendo de su aplicación, existen diferentes requisitos de especificaciones que debe considerar al determinar el actuador lineal que necesita. Estos requisitos incluyen fuerza, carrera, velocidad y dimensiones de montaje. Para obtener información detallada sobre el actuador, puede consultar la hoja de datos o la tabla de especificaciones ubicada en la página del producto del actuador seleccionado. También puede contactarnos para hablar con uno de nuestros ingenieros expertos.
El ciclo de trabajo es la fracción del período de trabajo en el que un actuador lineal puede permanecer activo. Puede calcular el ciclo de trabajo de un actuador lineal utilizando la siguiente ecuación: Ciclo de trabajo (%) = (Tiempo que el actuador lineal está activo) / (Tiempo durante un período de trabajo)
Por ejemplo: con un ciclo de trabajo del 25 %, un actuador puede funcionar durante 5 minutos seguidos antes de necesitar descansar durante 15 minutos antes de funcionar.
La carrera es la distancia recorrida de la varilla extensible. Para encontrar la longitud de carrera que necesita, mida su aplicación desde la posición completamente retraída hasta la posición completamente extendida. La diferencia será igual a la longitud de trazo que necesita.
Siempre recomendamos comprar un actuador con una clasificación de fuerza superior a la que requiere la aplicación. Si no está seguro de sus requisitos de fuerza, este artículo puede ayudarle a calcularlo: Cómo calcular la fuerza para encontrar el actuador lineal correcto
Sí, esto es posible. Sin embargo, depende de las unidades que esté utilizando actualmente. Para sincronizar los actuadores, se requiere una forma de retroalimentación como un potenciómetro o sensores de efecto Hall. Para obtener más información, consulte a continuación algunos de nuestros contenidos clave sobre la sincronización de actuadores lineales.
La caja de control que elija debe poder proporcionar suficiente voltaje y corriente nominal a su actuador. Si no está seguro de las especificaciones, contáctenos .
Alternativamente, también puede encontrar cajas de control compatibles en la página del producto del actuador lineal seleccionado.
La marcha atrás se produce cuando un actuador comienza a deslizarse hacia abajo bajo carga, cuando está sobrecargado o cuando el actuador ha resultado dañado. Ver el vídeo.
¿Qué significan las capacidades de carga dinámica y estática?La capacidad de carga dinámica es la cantidad de peso que un actuador puede tirar o empujar de forma segura cuando está encendido. La capacidad de carga estática es la cantidad de peso que el actuador puede sostener o soportar sin retroceder cuando no está recibiendo alimentación. Por ejemplo, digamos que tiene un actuador instalado en una ventana y la capacidad de carga estática del actuador es de 100 libras, podría experimentar retroceso cuando hay un evento de viento fuerte, lo que significa que se ejercerá más presión sobre el actuador que lo haría. exceder la capacidad de carga de 100 libras del actuador.
¿Qué es la carga lateral?La carga lateral se produce cuando el actuador experimenta fuerzas desde el plano lateral. Los actuadores no están diseñados para manejar fuerzas laterales en absoluto, por lo que si experimentan fuerzas laterales, es probable que dañen el actuador o doblen la varilla. Por lo tanto, se recomienda nunca utilizar fuerzas laterales y asegurarse siempre de que el actuador esté completamente alineado o sincronizado con su aplicación, de modo que no admita ninguna carga que no sea la carga axial. Ver el vídeo.
